• 屋上

機械的固定AM工法

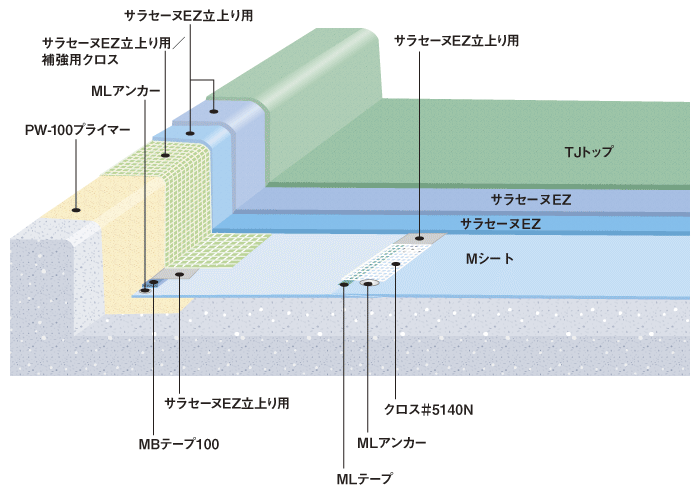

図は、機械的固定AM工法の一例です。(サラセーヌAM-EZ30TJ)
下地や条件、要件により、仕上げ材など製品の組み合わせが変わります。

特長

耐下地亀裂抵抗性に優れた絶縁シートを固定金具で固定する、浮かし張り工法です。

  • 下地の水分を外に逃がすとともに挙動を緩衝します。改修の場合でも既設の防水層を撤去せずに施工できるので、工期短縮と産業廃棄物の低減に役立ちます。

環境対応型 特化則非該当(特定化学物質 無配合)仕様

工法名 工程 使用量
(kg/m2
備考
AM-EZ30TJ 1 Mシート 1.06 m 軽歩行用平場仕様
防水層厚み
平均 3mm
MLアンカー または
Fプラグ・ビス8H/
ディスク盤S※2
3.2 箇所
MLテープ30 1.06 m
クロス#5140N/
サラセーヌEZ立上り用
1.06 m/—
MBテープ100
2 サラセーヌEZ 2.0
3 サラセーヌEZ 2.0
4 TJトップ※3 0.2
AM-EZ立上り20TJ 1 PW-100プライマー※1 0.25 共通立上り仕様
防水層厚み
平均 2mm
2 サラセーヌEZ立上り用 0.8
サラセーヌクロス#2000
または #4000
3 サラセーヌEZ立上り用 1.1
4 サラセーヌEZ立上り用 0.7
5 TJトップ※3 0.2
  1. 「PW-100プライマー」はモルタル・コンクリート下地用です。下地の種類に応じてプライマーを追加したり、選定し直したりする必要があります。詳細は「サラセーヌEZ」のカタログをご参照ください。下地によりプライマーの種類および塗布量は異なります。プライマーは下地調整した場合の使用量です。
  2. シート固定金具は、「MLアンカー」から躯体に30mm以上深く入るアンカー長のものを選択するか、「Fプラグ・ビス8H/ディスク盤S」から躯体に40mm以上深く入るビス長のものを選択してください。
  3. 保護仕上材は、目的や用途に応じたものをお選びいただけます。詳細は「サラセーヌEZ」のカタログをご参照ください。品確法で定める新築住宅の場合、保護仕上材として「TWフッ素12」「TSトップ」をご採用ください。
  • 「軽歩行用」とは特定の人の歩行に供する場合を言います。
  • 脱気筒は50m2〜100m2に一箇所を目安に取り付けてください。
  • 本工法は、通気緩衝シートの機能、防水材、保護仕上材の使用量が公共建築工事標準仕様X-1相当を満たしています。固定金具で下地に固定するので、接着材は不要です。
  • 本工法は機械的固定工法のため、Mシートの浮きが目立つ場合がありますが、防水機能には支障ありません。

工法の詳細については、「サラセーヌEZ」のカタログをご参照ください。

環境対応標準仕様

工法名 工程 使用量
(kg/m2
備考
AM-ECO30TJ
AM-ECO30TJフッ素
1 Mシート 1.06 m 軽歩行用平場仕様
防水層厚み
平均 3mm
MLアンカー 3.2 箇所
MLテープ30 1.06 m
クロス#5140N/
サラセーヌECO立上り用
1.06 m
端末処理用テープ
MBテープ100
2 サラセーヌECO 2.0
3 サラセーヌECO 2.0
4 TJトップ または 0.2
TJフッ素 0.15
AM-ECO立上り20TJ
AM-ECO立上り20TJフッ素
1 PW-100プライマー 0.25 共通立上り仕様
防水層厚み
平均 2mm
2 サラセーヌECO立上り用 0.8
補強用クロス
3 サラセーヌECO立上り用 1.1
4 サラセーヌECO立上り用 0.7
5 TJトップ または 0.2
TJフッ素 0.15

一般仕様

工法名 工程 使用量
(kg/m2
備考
AM-KK30T
AM-KK30Tフッ素
1 Mシート 1.06 m 軽歩行用平場仕様
防水層厚み
平均 3mm
MLアンカー 3.2 箇所
MLテープ30 1.06 m
クロス#5140N/
サラセーヌ立上り用
1.06 m
端末処理用テープ
MBテープ100
2 サラセーヌK 2.0
3 サラセーヌK 2.0
4 サラセーヌT または
サラセーヌTフッ素
0.2
0.15
AM-立上り20T
AM-立上り20Tフッ素
1 PW-100プライマー 0.25 共通立上り仕様
防水層厚み
平均 2mm
2 サラセーヌ立上り用 0.8
補強用クロス
3 サラセーヌ立上り用 1.1
4 サラセーヌ立上り用 0.7
5 サラセーヌT または
サラセーヌTフッ素
0.2
0.15
  • 「軽歩行用」とは特定の人の歩行に供する場合を言います。
  • プライマー(接着材)の選定
    • 「PW-100プライマー」は一般モルタル・コンクリート下地用です。
      下地の種類に応じてプライマーを追加したり、選定し直したりする必要があります。詳細は総合カタログをご参照ください。
    • 下地によりプライマーの種類および塗布量は異なります。PW-100プライマーは下地調整した場合の使用量です。
  • 防水材の選定
    • 規定厚み確保の処置が取れれば「サラセーヌ立上り用」、「サラセーヌECO立上り用」、「サラセーヌECO」、「サラセーヌK」は「サラセーヌGV」に変更可能です。
    • 「サラセーヌK」は「サラセーヌC」に変更可能です。使用量はお問い合わせください。
  • 保護仕上材の選定
    • 各種保護仕上材には、遮熱性能を付与したタイプも用意しています。詳細は総合カタログをご参照ください。
    • カラーバリエーション、仕上げオプションなど、詳細は総合カタログをご参照ください。
    • 品確法で定める新築住宅の場合、保護仕上材として「TJフッ素」、「サラセーヌTフッ素水性」、「サラセーヌTフッ素」をご採用ください。
  • 工法の詳細
  • 製品情報(防水材・保護仕上げ材・プライマーほか)
  • 製品取り扱い上のご注意
  • 施工上のご注意

など、詳しくは総合カタログをご参照ください。
